smartDorm

◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻

🟫 使用的材料

1. 超音波距離感測器 HC-SR04
2. 繼電器模組
3. WS2812 LED x60
4. Arduino UNO
5. PC or Raspberry PI 3B

◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻◻

💡 安裝一個自動化控制宿舍桌上的檯燈

• 準備好上述材料
• 將Arduino 線路接好 (腳位配置於Arduino code)
  • Trig Pin = 10
  • Echo Pin = 9
  • Relay Pin = 8
  • WE2812 LED Pin = 5
• 目前僅開源至此 (API及其他功能目前因需google帳號，故僅供個人使用)

v2.0 為減輕電腦負擔，將上傳資料工作交由 Raspberry PI 3B

========================================
🟦 Arduino負責軟硬體：

• 超聲波HC-SR04 判斷座位前方距離(cm)


• 根據條件判斷開關燈時機 (debounce)


  • 超過115cm 關燈
  • 少於 85cm 開燈

• 依據模式不同配置WS2812 LEDs

  • 開燈時根據距離變換顏色(離螢幕越近越紅，越遠越綠);
    前20顆保持閃爍浪漫黃燈
  • 關燈時整條顯示弱光同色浪漫燈光，持續變色約1小時候關閉
• 在觸發開/關燈時透過序列阜送出狀態

• 獨立運作僅需供電即可使用

🔴🔴🔴🔴🔴🔴 v2.0 功能 目前僅開源至以上功能 🔴🔴🔴🔴🔴🔴


========================================
🟥 Raspberry PI 負責溝通：

- 所有功能已包裝成Docker Image並上傳Docker Hub - 灌好PI OS僅需運行container即可動作

docker run -d --restart always -p 8080:8080 --privileged --device=/dev/ttyUSB0 dongdonghsu/dormpiapp:lastest

• 需透過NAT技術打穿外網請求(8080 port)，推薦使用 PiTunnel(後來發現僅14天免費試用)
• 可以使用cpolar，雖然IP會浮動，但是可以透過爬蟲更新

1. 透過USB序列阜和 Arduino持續溝通

2. 收到新狀態則發送HTTP GET request to GAP API

3. 本身作為外部的一台API server可供外部做GET Request觸發pyhton script(sw.py)

========================================
🟧 雲端Google App Script (GAS) 負責 API端口：

1. 接收資料串入做判斷

2. 加上 Time code 後將資料輸出至Google sheet

3. 透過 Google 自家生態鏈利用 GAS 排版 Google Sheet


🟩 Google Sheet

• 轉換累計分鐘數為易讀公式： =TEXT(SUM(D3:D)/60,"0")&"小時："&MOD(SUM(D3:D),60)&"分"

• 判斷離開時間條件格式設定公式： =IF(AND(C5=1,C4=0), "true", "false")="true"

• 判斷坐下時間條件格式設定公式： =IF(AND(C5=0,C4=1), "true", "false")="true"

• 圖表格式設定：

========================================
DEMO:

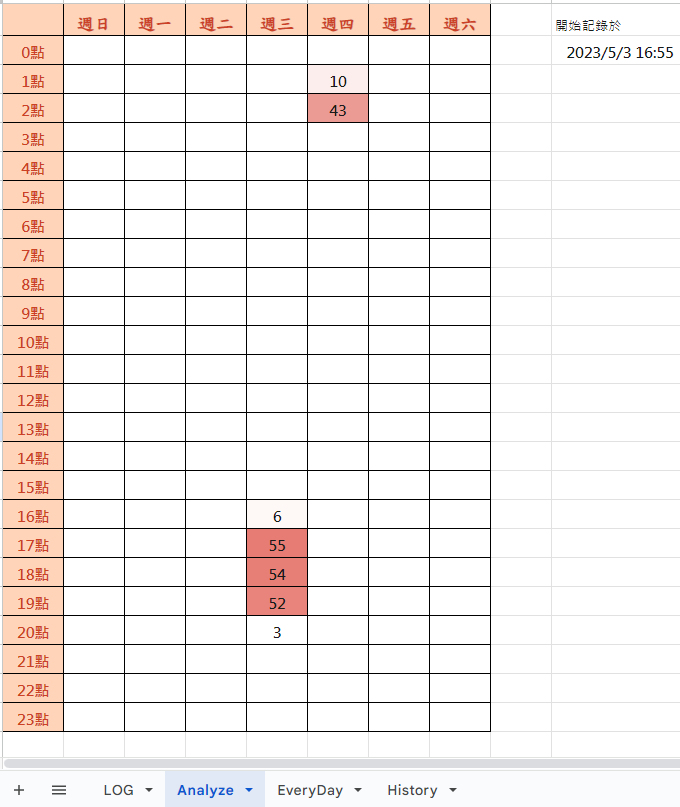

利用試算表條件格式設定公式分辨，🟥紅色：坐下時間、⬜灰色：離開時間以及單次所待的時間長度

• 新增分析每周每時所待分布圖
